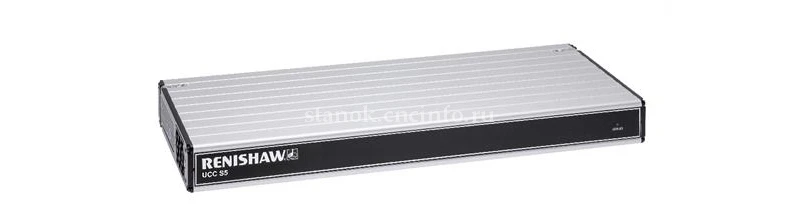

UCC S5 универсальный контроллер RENISHAW

Контроллер КИМ для управления перемещением при 5-осевом сканировании и управления головкой.

ООО «Эффективное производство» - официальный партнер компании RENISHAW в России

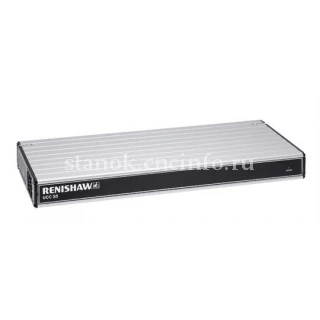

UCC S5 универсальный контроллер RENISHAW
0 5 5 1
(1)

Контроллер КИМ для управления перемещением при 5-осевом сканировании и управления головкой.

ООО «Эффективное производство» - официальный партнер компании RENISHAW в России

Характеристики:
для управления перемещением при 5-осевом сканировании и управления головкой
Производитель: RENISHAW
универсальный
Контроллер для управления перемещением при 5-осевом сканировании и управления головкой, поддерживающий измерительную головку второго поколения REVO-2.
  • Поддержка нескольких датчиков:
    • контактное измерение и сканирование;
    • бесконтактное видеоизмерение;
    • измерение шероховатости поверхностей.
  • Должен использоваться в сочетании с усилителем SPA3 компании Renishaw.
  • Использование внешнего источника питания.
  • Обеспечивает полное управление головкой REVO-2, КИМ и сигналами датчиков, а также осуществляет связь с компьютером КИМ.
  • Предусмотрена компенсация тепловой погрешности (TEC) с поддержкой 16 каналов температурной компенсации.
  • Настройку и ввод в эксплуатацию необходимо выполнять с помощью ПО UCCassist-2 компании Renishaw.



Особенности контроллеров UCC

  • Конфигурация для КИМ с автоматическим управлением.
  • Тип процессора: 1,6 Гц Intel Atom.
  • Подходящий блок ручного управления: MCUlite-2, MCU5, MCU5-2, MCU W, MCU W-2.
  • Цифровой выход управления SPA.
  • Канал связи с ПК: Ethernet.
  • Совместимость с операционной системой ПК: XP Pro, Windows 7, Windows 8.
  • Длительность сервоцикла: 0,5 мс.
  • Функция стандартных контактных измерений.
  • Renishaw UCCserver™ (I++DME).
  • Встроенное стандартное программное обеспечение UCC.
  • Вход для линеек с цифровым сигналом: RS422 - Renishaw.
  • Вход для линеек с аналоговым сигналом: С внешним интерфейсом.
  • Питание для устройства ввода/вывода: 24 В, 1 А.
  • Характеристики устройства ввода/вывода:
    • Настраиваются пользователем.
    • Активный ВЫСОКИЙ или активный НИЗКИЙ.
    • Диапазон напряжений от 5 В до 24 В.
    • Совместимость с внешним и внутренним концевым выключателем.
    • Программирование концевых выключателей.
    • Функция компенсации объемных ошибок КИМ.
    • Совместимость с Renishaw UCCassist.

Предназначен для использования с

revo-2 REVO-2
Система REVO обеспечивает высокоточное сканирование, бесконтактный контроль и анализ шероховатости поверхностей на одной КИМ.
Развернуть
Свернуть

Сравнительные данные UCC

■ стандартные технические характеристики.
- отсутствует.

Функциональные возможности / технические характеристики UCC T3-2 UCC T3 PLUS UCC S3 UCC T5 UCC S5 UCC 2-2
Интерфейс TP200 / SCR200 - -
Интерфейс SP600 - - - -
Интерфейс SP25M - - - -
Интерфейс SP80 - - - - - отдельная интерфейсная плата
Интерфейс PH10 - - - отдельная интерфейсная плата
Интерфейс PH20 - - - - отдельная интерфейсная плата
Интерфейс REVO - - - - - отдельная интерфейсная плата
Интерфейс REVO-2 - - - - -
Число управляемых осей КИМ 3 3 3 3 3 4 (XYZ +1 дополнительная ось)
Настраиваемая дополнительная ось (поворотный стол, парная линейка, двойной привод) требуется второй SPA3 требуется второй SPA3 требуется второй SPA3 требуется второй SPA3 требуется второй SPA3 дальнейшее увеличение количества осей требует дополнительной платы
Совместимость с усилителем мощности сервопривода (SPA) SPA3 SPA3 SPA3 SPA3 SPA3 SPA3, SPA2-2
Аналоговый выход SPA ±10 В - - - - -
Входы для датчиков температуры - 16 16 16 16 24 при наличии отдельной интерфейсной платы
Совместим с существующими дочерними платами - - - - -
Максимальная скорость передачи данных сканирования в реальном времени - - SP25M: 2000 точек/с - REVO-2: 4000 точек/с REVO: 4000 точек/с, SP25M: 2000 точек/с
Встроенный источник питания перем. тока - - - - -
Внешний источник питания пост. тока -
Свободное устройство I/O для КИМ 2 входа + 1 выход 2 входа + 1 выход 2 входа + 1 выход 2 входа + 1 выход 2 входа + 1 выход 6 входов + 7 выходов
Функциональные возможности / технические характеристики UCC T3-2 UCC T3 PLUS UCC S3 UCC T5 UCC S5 UCC 2-2
Размеры
Ширина 440 мм (19-дюймовый корпус) 440 мм (19-дюймовый корпус) 440 мм (19-дюймовый корпус) 440 мм (19-дюймовый корпус) 440 мм (19-дюймовый корпус) 435 мм (19-дюймовый корпус)
Высота 44 мм (1U) 44 мм (1U) 44 мм (1U) 44 мм (1U) 44 мм (1U) 127 мм (3U)
Глубина 180 мм 180 мм 180 мм 180 мм 180 мм 330 мм
Масса 2,1 кг 2,6 кг 2,6 кг 2,1 кг 2,1 кг 8 кг
