Диагностический прибор Heidenhain PWM21: назначение и применение
Когда энкодер или линейка Heidenhain начинает давать сбой позиционирования, самая большая сложность — понять, где именно проблема: в самом датчике, в кабеле, в разъёме или в плате ЧПУ. Менять исправный компонент дорого и бессмысленно, а работать «на глаз» — рискованно для точности станка. Для таких случаев Heidenhain выпускает переносной измерительный прибор PWM21, который показывает реальные аналоговые сигналы датчика и позволяет за несколько минут локализовать неисправность. В статье разберём принцип работы прибора, какие параметры он измеряет, как проводить диагностику пошагово и какие ошибки чаще всего выявляются.
- Что такое PWM21 и для чего он нужен
- Принцип работы прибора
- Какие датчики можно проверить
- Какие параметры оценивает PWM21
- Порядок диагностики: пошагово
- Типичные неисправности, которые выявляет прибор
- Когда лучше обратиться к специалистам
Что такое PWM21 и для чего он нужен
PWM21 (Portable Measuring Unit) — портативный измерительный прибор Heidenhain, предназначенный для проверки выходных сигналов измерительных систем: линейных датчиков перемещений, угловых энкодеров и датчиков положения с интерфейсами 1VSS, TTL, HTL, а также абсолютных протоколов EnDat и SSI. Прибор подключается между датчиком и системой ЧПУ либо напрямую к разъёму отключённого датчика и в реальном времени отображает форму, амплитуду и качество аналоговых сигналов на встроенном экране.
Задача PWM21 — дать наладчику объективную картину состояния датчика без разборки станка и без обращения к осциллографу с ручной настройкой каналов. Прибор компактен, питается от аккумулятора и рассчитан на выездную диагностику: его берут с собой сервисные инженеры, когда нужно быстро определить, требуется ли замена измерительной системы.
Принцип работы прибора
Внутри энкодера или линейки формируется два синусоидальных (или прямоугольных, в зависимости от интерфейса) сигнала, сдвинутых по фазе на 90° — их часто обозначают как каналы A и B. По их взаимному положению система ЧПУ определяет направление и величину перемещения. PWM21 подключается к линии передачи этих сигналов и строит на экране фигуру Лиссажу — круговую траекторию, которая при исправном датчике должна быть правильной окружностью.
Любое отклонение формы — эллипс вместо круга, смещение центра, «зазубрины» на траектории — говорит о конкретном типе дефекта: загрязнении измерительной шкалы, износе считывающей головки, обрыве экранирования кабеля или проблеме с источником питания датчика. Дополнительно прибор выводит числовые значения амплитуды сигнала, симметрии и уровня референтной метки (нуль-метки), что упрощает объективную оценку без интерпретации графика на глаз.
Какие датчики можно проверить
PWM21 совместим с большинством измерительных систем Heidenhain, устанавливаемых на металлообрабатывающие станки и координатно-измерительные машины. В их числе:
- линейные датчики перемещений закрытого и открытого исполнения — например, серии LS и LC;
- угловые и роторные энкодеры — как инкрементальные, так и абсолютные с интерфейсом EnDat;
- датчики с синусоидальным выходом 1VSS, а также цифровыми интерфейсами TTL и HTL.
Для проверки конкретной модели нужен соответствующий соединительный кабель — Heidenhain выпускает адаптеры под разные типы разъёмов. Если вы не уверены, какой датчик установлен на станке и какой кабель для него нужен, разумно свериться с паспортом оборудования или заранее уточнить совместимость у поставщика.

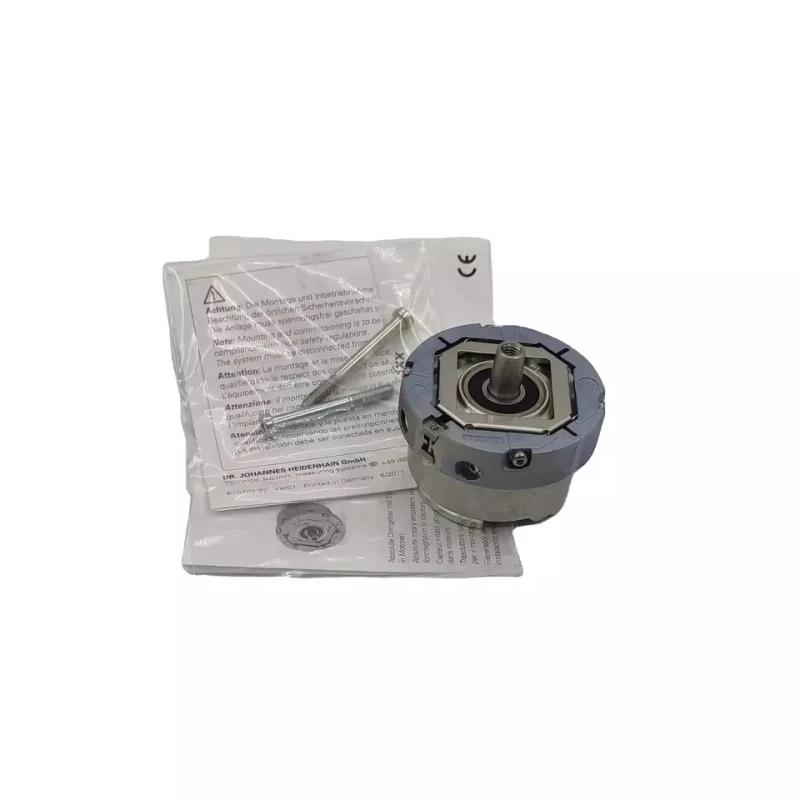

Угловой энкодер, сигналы которого можно проверить прибором PWM21 по фигуре Лиссажу — оценка формы, амплитуды и симметрии.
Какие параметры оценивает PWM21
Прибор строит диагностику вокруг нескольких контрольных величин, каждая из которых указывает на определённый узел измерительной системы.
| Параметр | Что показывает | Возможная причина отклонения |
|---|---|---|
| Форма фигуры Лиссажу | Общее качество сигналов A/B | Загрязнение шкалы, износ головки |
| Амплитуда сигнала | Уровень выходного напряжения датчика | Слабое питание, деградация оптики |
| Симметрия и фазовый сдвиг | Точность позиционирования между отсчётами | Механический перекос, зазор в креплении |
| Уровень референтной метки | Надёжность привязки к нулевой точке | Загрязнение метки, повреждение шкалы |
| Сопротивление и напряжение питания | Целостность кабеля и разъёма | Обрыв, окисление контактов, наводки |
Числовые значения прибор сравнивает с допусками, заданными производителем датчика, поэтому наладчику не нужно держать в голове нормативы для каждой модели — достаточно смотреть, укладывается ли показание в зелёную зону индикации.
Порядок диагностики: пошагово
Общая последовательность работы с PWM21 выглядит следующим образом (конкретные шаги уточняйте по руководству к прибору и к диагностируемому датчику):
- Отключите питание станка и разъедините кабель датчика от платы ЧПУ или сервоусилителя.
- Подключите PWM21 в разрыв — между датчиком и штатным кабелем — через соответствующий адаптер.
- Включите питание датчика (обычно через сам прибор или отдельный блок питания) и переведите PWM21 в режим отображения фигуры Лиссажу.
- Переместите подвижный узел станка вручную или проверните вал энкодера, наблюдая за изменением сигнала по всему рабочему ходу.
- Зафиксируйте показания амплитуды и симметрии в нескольких точках хода, особенно в зонах, где ранее фиксировались сбои.
- Проверьте прохождение референтной метки — сигнал должен появляться стабильно в одной и той же точке при каждом проходе.
- Сравните результаты с допустимыми значениями из документации на датчик и сделайте вывод: неисправность в датчике, кабеле или в тракте ЧПУ.
Если отклонения проявляются локально — только на определённом участке хода линейки, — это чаще указывает на повреждение шкалы или загрязнение направляющей, а не на общий отказ электроники. Подробнее о диагностике самого узла считывания можно почитать в статье о том, как выбирают и меняют линейные датчики Heidenhain.
Линейная измерительная система, чьи выходные сигналы проверяются на PWM21 при подозрении на нестабильное позиционирование по оси.
Типичные неисправности, которые выявляет прибор
Практика показывает, что PWM21 чаще всего помогает диагностировать несколько повторяющихся сценариев:
- Загрязнение измерительной шкалы или считывающей головки — амплитуда сигнала падает равномерно по всему ходу, фигура Лиссажу «сжимается», но остаётся симметричной.
- Механический перекос или ослабление крепления датчика — сигнал искажается локально, в отдельных зонах хода, форма фигуры становится неровной.
- Повреждение кабеля или экранирования — на сигнал накладываются шумы, амплитуда «плавает» при изменении положения кабеля вручную.
- Деградация референтной метки — станок теряет привязку к нулю после перезапуска; на PWM21 это видно как нестабильный или слишком слабый импульс метки.
- Отказ электроники самого датчика — сигнал полностью отсутствует или амплитуда не соответствует норме даже при чистой оптике и исправном кабеле.
Каждый из этих сценариев требует разного ремонтного действия — от простой чистки шкалы до полной замены датчика. Подробнее о том, как распознать потерю привязки к нулевой точке и что с этим делать, можно прочитать в статье о том, что делать, если станок не находит ноль.

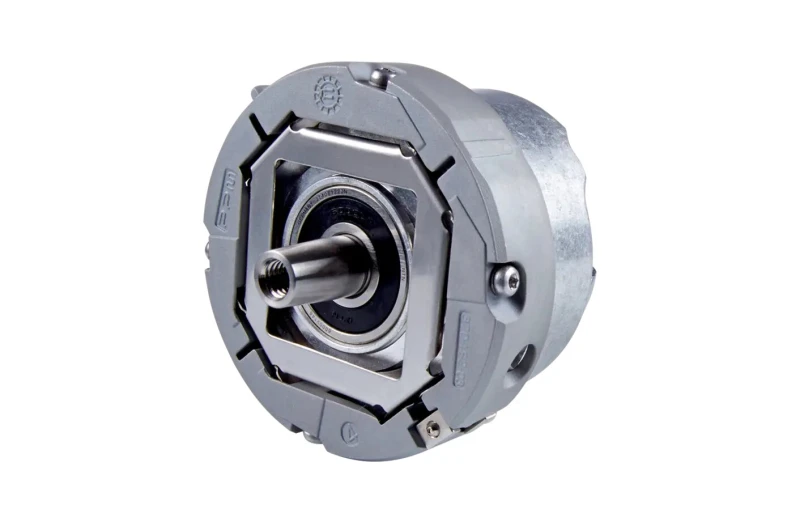

Абсолютный энкодер с интерфейсом EnDat — при подозрении на сбой позиционирования его выходные сигналы также проверяются прибором PWM21.
Когда лучше обратиться к специалистам
PWM21 даёт объективную картину состояния сигналов, но интерпретация результатов и принятие решения о замене узла требуют опыта: одна и та же форма искажения может быть вызвана разными причинами в зависимости от типа датчика и условий эксплуатации. Если после диагностики остаются сомнения — снимать датчик, чистить шкалу или менять кабель — разумно привлечь специалистов, которые регулярно работают с измерительными системами Heidenhain и знают допуски конкретных серий.
Также стоит обращаться к сервису, если требуется не разовая проверка, а комплексная проверка и повышение точности станка, включающая калибровку по всем осям, а не только диагностику одного датчика.
FAQ: частые вопросы
Можно ли проверить датчик прибором PWM21, не снимая его со станка?
В большинстве случаев да — достаточно отключить кабель датчика от платы ЧПУ и подключить прибор в разрыв через соответствующий адаптер, демонтаж самого датчика не требуется.
Какие интерфейсы поддерживает PWM21?
Прибор работает с датчиками, имеющими выходы 1VSS, TTL, HTL, а также с абсолютными интерфейсами EnDat и SSI — точный список уточняйте по руководству к прибору и к вашей модели датчика.
Что означает эллиптическая форма фигуры Лиссажу на экране прибора?
Обычно это указывает на дисбаланс амплитуд каналов A и B, что может быть вызвано загрязнением шкалы, износом считывающей головки или проблемой с питанием датчика.
Нужен ли специальный кабель для подключения PWM21 к разным датчикам?
Да, для каждого типа разъёма Heidenhain выпускает свой соединительный кабель или адаптер, поэтому перед диагностикой стоит уточнить совместимость с моделью вашего датчика.
Может ли PWM21 заменить полноценную калибровку станка?
Нет, прибор оценивает только качество сигналов конкретного датчика, а не точность позиционирования всей оси — для этого требуется отдельная процедура проверки геометрии станка.
Заключение
PWM21 — рабочий инструмент, который экономит время при поиске причины сбоев позиционирования: вместо демонтажа датчика «на угад» инженер получает конкретные цифры по амплитуде, симметрии и качеству референтной метки. Это особенно ценно на производствах, где простой станка обходится дороже стоимости диагностики.
Если вы столкнулись с нестабильным позиционированием, потерей нуля или подозреваете деградацию энкодера или линейки Heidenhain, специалисты ООО «Эффективное производство» помогут провести диагностику, подобрать совместимый датчик или кабель и, при необходимости, выполнить замену без длительного простоя оборудования.
