Оптические линейки Fagor: обзор линейки и подбор модели
Оптическая линейка — один из самых уязвимых и одновременно самых важных узлов измерительной системы станка с ЧПУ. От её исправности напрямую зависит точность позиционирования по осям, а значит и качество детали. Когда линейка выходит из строя или подобрана неверно при замене, станок начинает «плавать» по координатам, выдавать ошибки референции или вовсе отказывается работать. Компания Fagor Automation выпускает несколько серий линейных датчиков, различающихся конструкцией корпуса, условиями эксплуатации и способом монтажа. В этом материале разберём, чем отличаются серии CP, CT, CX и FOP, по каким параметрам их сравнивать и как не ошибиться при подборе замены.
- Как устроена оптическая линейка и зачем она нужна
- Серии линеек Fagor: CP, CT, CX, FOP
- Сравнение серий по ключевым параметрам
- На что смотреть при выборе модели
- Монтаж и защита от загрязнений
- Типичные ошибки при подборе и эксплуатации
- Заключение
Как устроена оптическая линейка и зачем она нужна
Оптическая линейка (линейный энкодер) — это датчик обратной связи, который измеряет фактическое перемещение узла станка вдоль оси и передаёт значение в систему ЧПУ. В отличие от косвенного измерения по датчику на валу серводвигателя, линейка ставится непосредственно на подвижный узел — стол, суппорт, каретку — и меряет реальное перемещение, минуя погрешности шарико-винтовой передачи (ШВП), люфты и тепловое расширение винта.
Внутри линейки находится стеклянная или металлическая шкала с нанесённой периодической решёткой (растром), считывающая головка со светодиодом и фотоприёмником. При перемещении головки относительно шкалы формируется квадратурный сигнал, который затем интерполируется и передаётся в стойку ЧПУ в виде цифрового или аналогового кода положения. Чем мельче шаг решётки и выше кратность интерполяции, тем выше итоговое разрешение датчика.
Линейки Fagor применяются на фрезерных, токарных, шлифовальных и расточных станках, а также на координатно-измерительных машинах — везде, где требуется прямое измерение положения с высокой повторяемостью.
Серии линеек Fagor: CP, CT, CX, FOP
Линейка модельного ряда Fagor построена вокруг нескольких серий, которые отличаются друг от друга не принципом измерения, а конструктивным исполнением корпуса и условиями применения.
- Серия CP — компактный закрытый датчик с алюминиевым профильным корпусом. Рассчитана на стандартные условия эксплуатации: умеренная запылённость, наличие СОЖ, обычный температурный режим цеха. Это наиболее массовый вариант для замены на универсальных фрезерных и токарных станках.
- Серия CT — усиленное исполнение с более жёстким корпусом и дополнительной защитой уплотнений. Применяется там, где выше вибрационная нагрузка и интенсивность подачи охлаждающей жидкости — например, на станках для тяжёлой обработки металла.
- Серия CX — экструдированный корпус с повышенной защитой от механических повреждений и загрязнений, ориентирован на длинные измерительные базы и станки с большим ходом осей, где важна стабильность крепления по всей длине шкалы.
- Серия FOP — линейка открытого типа: считывающая головка перемещается по открытой шкале без закрытого корпуса. Такое исполнение используется, когда пространство для монтажа ограничено или требуется минимальная масса подвижной части, но при этом узел должен быть защищён от загрязнений отдельными конструктивными мерами станка (кожухами, обдувом).
Уточняйте фактическую доступность длин и интерфейсов конкретной серии по паспорту изделия — модельный ряд Fagor периодически обновляется, и конкретные исполнения могут отличаться по годам выпуска.
Компактная закрытая линейка для стандартных условий эксплуатации — базовый вариант для замены на большинстве фрезерных и токарных станков.

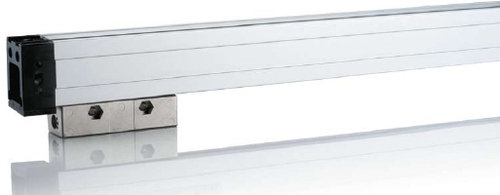

Усиленное исполнение с повышенной защитой уплотнений — для станков с интенсивной подачей СОЖ и повышенной вибрационной нагрузкой.
Сравнение серий по ключевым параметрам
Ниже — сводная таблица, которая помогает быстро сориентироваться, для какого типа задач подходит каждая серия. Точные цифры по разрешению, длине и интерфейсу уточняйте по паспорту конкретной модели, так как в рамках одной серии Fagor выпускает несколько модификаций.
| Серия | Тип корпуса | Типовое применение | Особенность |
|---|---|---|---|
| CP | Закрытый, компактный | Универсальные фрезерные и токарные станки | Оптимальное соотношение цены и защищённости |
| CT | Закрытый, усиленный | Тяжёлая обработка, повышенная вибрация и СОЖ | Дополнительная защита уплотнений |
| CX | Закрытый, экструдированный профиль | Станки с большим ходом осей | Повышенная жёсткость по всей длине шкалы |
| FOP | Открытый | Ограниченное монтажное пространство | Требует дополнительной защиты станком |
На что смотреть при выборе модели
Подбор оптической линейки Fagor — это не только выбор серии, но и точное сопоставление нескольких параметров с исходным датчиком или с требованиями станка.
- Измерительная длина. Определяется реальным ходом оси плюс запас на монтажные кронштейны. Слишком короткая линейка не даст полный ход, слишком длинная — не встанет в отведённое пространство.
- Разрешение и интерполяция. Итоговая дискретность отсчёта зависит от шага растровой шкалы и коэффициента интерполяции в электронике считывающей головки. Для чистовой обработки и шлифования требования выше, чем для черновых операций.
- Тип выходного сигнала. Аналоговый (синус-косинус) или цифровой (инкрементальный TTL/HTL) — тип интерфейса должен совпадать со входом платы обратной связи в стойке ЧПУ. Смешивать несовместимые интерфейсы нельзя.
- Способ монтажа и крепления. Для CP, CT и CX предусмотрены разные схемы крепления корпуса и кабельного вывода — при заказе замены сверяйте посадочные размеры со старым датчиком или чертежом станка.
- Класс защиты (IP). Чем выше загрязнённость и влажность в зоне установки, тем важнее закрытое исполнение с герметичными уплотнениями губок корпуса.
Если система измерения станка построена на других узлах — контактных датчиках или преобразователях частоты приводов — стоит убедиться, что совместимость сохраняется по всей цепочке обратной связи, а не только на уровне самой линейки. Подробнее о смежных измерительных решениях можно почитать в материале о датчиках линейных перемещений.
Экструдированный корпус повышенной жёсткости — подходит для осей с большим ходом, где важна стабильность крепления шкалы по всей длине.

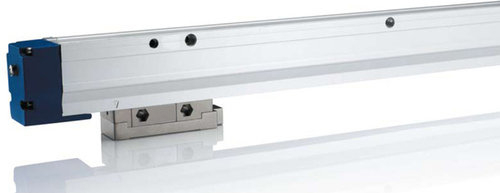

Открытая конструкция без закрытого корпуса — вариант для ограниченного монтажного пространства при условии дополнительной защиты узла станком.
Монтаж и защита от загрязнений
Даже качественная линейка быстро выходит из строя при неправильном монтаже. Основные требования, общие для всех закрытых серий Fagor:
- Соблюдение параллельности установки шкалы относительно направления перемещения — перекос ведёт к повышенному износу уплотнительных губок и нестабильному сигналу.
- Исключение прямого попадания стружки и обильного потока СОЖ на зону уплотнений, особенно для открытых серий типа FOP — здесь защиту обеспечивают дополнительные кожухи и щитки самого станка.
- Правильная прокладка кабеля считывающей головки без резких перегибов и с фиксацией, исключающей натяжение при полном ходе оси.
- Проверка зазора между считывающей головкой и корпусом (для открытых исполнений) в соответствии с монтажным чертежом производителя.
При обнаружении сбоев позиционирования стоит в первую очередь проверить именно механическую часть монтажа, а не сразу менять датчик — иногда достаточно очистить и выровнять узел. Общие принципы диагностики подобных сбоев разобраны в статье об ошибках чтения энкодера.
Типичные ошибки при подборе и эксплуатации
При замене линейки Fagor чаще всего встречаются одни и те же ошибки, приводящие к простою станка или повторному заказу:
- Заказ по внешнему сходству без сверки посадочных размеров и длины кабеля — разные серии имеют разные схемы крепления.
- Игнорирование типа выходного интерфейса: попытка подключить аналоговый датчик к цифровому входу платы обратной связи стойки ЧПУ.
- Установка открытой линейки (FOP) на станок с интенсивным потоком СОЖ без дополнительной защиты — приводит к быстрому выходу из строя оптической пары.
- Отсутствие планового обслуживания: уплотнения закрытых серий со временем теряют эластичность, и загрязнения начинают проникать внутрь корпуса даже при исправной шкале.
- Замена линейки без последующей проверки точности позиционирования станка — стоит выполнить контрольные измерения после установки нового датчика.
Если стоит задача не просто заменить датчик, а восстановить исходную точность станка целиком, имеет смысл обратиться к комплексной проверке и повышению точности станков, где линейка проверяется в связке со всей измерительной цепочкой.
FAQ: частые вопросы
Чем отличается серия CP от CT у линеек Fagor?
Серия CT имеет усиленный корпус и более стойкие уплотнения, поэтому лучше переносит вибрацию и интенсивную подачу СОЖ. Серия CP — базовое исполнение для стандартных условий цеха.
Можно ли поставить открытую линейку FOP на станок с обильным охлаждением?
Технически можно, но потребуется дополнительная защита узла кожухами и щитками станка, иначе загрязнение оптической пары приведёт к сбоям сигнала.
Как узнать точную серию и длину линейки для замены?
Проще всего снять данные со шильдика демонтированного датчика или уточнить по паспорту станка. Если данных нет, можно определить модель по монтажным размерам и фотографиям узла.
Совместимы ли аналоговые и цифровые линейки Fagor с одной и той же платой обратной связи ЧПУ?
Нет. Тип выходного сигнала датчика (аналоговый синус-косинус или цифровой инкрементальный) должен точно соответствовать входу платы обратной связи стойки.
Как часто нужно обслуживать оптическую линейку?
Периодичность зависит от условий эксплуатации, но проверку уплотнений и чистоту шкалы стоит включать в плановое ТО станка не реже раза в год, уточняйте регламент по руководству станка.
Заключение
Оптические линейки Fagor серий CP, CT, CX и FOP закрывают большинство сценариев применения — от универсальных станков до тяжёлых условий с высокой вибрационной и загрязняющей нагрузкой. Ключ к правильному подбору — точное сопоставление измерительной длины, интерфейса и конструктивного исполнения корпуса с исходным датчиком и условиями эксплуатации конкретного станка.
Если у вас нет точных данных по демонтированной линейке или вы не уверены, какая серия подойдёт для замены, специалисты ООО «Эффективное производство» помогут определить модель по артикулу старого датчика, чертежу станка или фотографиям монтажного узла и подберут совместимый вариант из наличия.
