Измерительный щуп Blum TC50/TC60: для чего нужен и как выбрать
Контроль инструмента внутри рабочей зоны обрабатывающего центра — одна из немногих операций, где ошибка обнаруживается не сразу, а спустя партию бракованных деталей. Сломанная фреза или сместившийся вылет резца часто визуально незаметны, а без автоматического контроля станок продолжает работать «вслепую». Измерительные щупы Blum серии TC50/TC60 закрывают эту задачу: они измеряют длину и радиус инструмента прямо в станке и проверяют его целостность перед резом и после него. В статье разбираем, как устроены эти щупы, чем TC50 отличается от TC60 и как подобрать модель под конкретный обрабатывающий центр.
- Назначение измерительного щупа Blum TC50/TC60
- Принцип работы: индукционное измерение инструмента
- TC50 против TC60: в чём разница
- Сравнение с другими щупами Blum
- Как выбрать щуп под станок
- Монтаж, настройка и типичные ошибки
- Заключение
Назначение измерительного щупа Blum TC50/TC60
Измерительный щуп для контроля инструмента — это устройство, которое устанавливается в рабочей зоне станка (на столе, поворотном приспособлении или отдельном кронштейне) и определяет геометрические параметры фрезы, сверла или резца без участия оператора. Щуп Blum TC50/TC60 решает три задачи:
- измерение фактической длины инструмента после установки в шпиндель — корректировка вылета важна для сборного инструмента и после переточки;
- измерение радиуса (диаметра) режущей части — актуально для фрез со сменными пластинами и изношенного инструмента;
- контроль поломки — быстрая проверка «инструмент цел / инструмент сломан» до начала обработки или сразу после чернового прохода.
Такой контроль особенно важен на безлюдном производстве и при длительных многосменных циклах, где оператор физически не может проверять каждый инструмент вручную. Система интегрируется в систему ЧПУ через макросы, а результат измерения автоматически записывается в таблицу коррекции на инструмент — подробнее о логике коррекции можно почитать в статье о командах G41/G42.
Принцип работы: индукционное измерение инструмента
В отличие от контактных щупов для измерения детали (например, серии Renishaw OMP/RMP), щупы Blum TC50/TC60 используют индукционный принцип срабатывания. Внутри корпуса находится измерительная пластина (диск), при касании которой вращающимся инструментом возникает индукционный сигнал — без механического контакта самого измерительного элемента с фрезой в привычном понимании «кнопки». Это даёт два преимущества:
- измерение возможно на вращающемся инструменте, то есть контроль поломки зубьев фрезы выполняется прямо во время реального контакта режущей кромки;
- высокое быстродействие срабатывания снижает погрешность измерения на высоких оборотах шпинделя.
Сигнал от измерительной пластины передаётся в блок обработки станка одним из двух способов — по кабелю или беспроводным путём (радиоканал или инфракрасный канал). Именно способ передачи сигнала и определяет отличие между модификациями TC50 и TC60.
TC50 против TC60: в чём разница
Модели TC50 и TC60 построены на одном измерительном принципе, но отличаются исполнением корпуса и способом передачи данных в систему ЧПУ:
- TC50 — компактная измерительная головка проводного или простого беспроводного типа, ориентированная на станки с ограниченным пространством в рабочей зоне;
- TC60 — модификация с расширенными возможностями монтажа, часто применяется там, где нужна более гибкая установка относительно оси стола или дополнительная защита от стружки и СОЖ (смазочно-охлаждающей жидкости).
Точные конструктивные и электрические параметры конкретной поставки (диаметр измерительной пластины, степень защиты корпуса, тип интерфейса) уточняйте по паспорту на щуп — в модельном ряду Blum есть варианты под разные системы ЧПУ и разные схемы подключения.

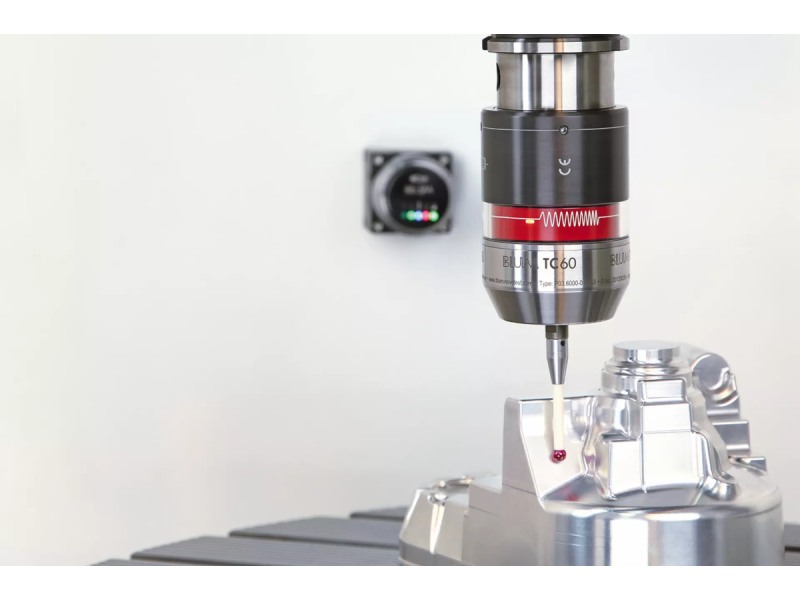

Индукционный щуп для измерения длины, радиуса инструмента и контроля поломки непосредственно в рабочей зоне станка.
Сравнение с другими щупами Blum
Линейка Blum для контроля инструмента не ограничивается TC50/TC60. Есть модификации TC51/TC61 с расширенным функционалом и лазерные системы серии ZX-Speed, работающие по принципиально другому — бесконтактному оптическому — принципу.
| Модель | Принцип измерения | Контроль поломки на вращении | Типичное применение |
|---|---|---|---|
| TC50 / TC60 | Индукционный, контактный | Да | Базовый контроль длины, радиуса, поломки |
| TC51 / TC61 | Индукционный, контактный | Да | Расширенный функционал, повышенная точность цикла измерения |
| ZX-Speed / ZX-Speed IR / ZX-Speed RC | Лазерный, бесконтактный | Да, включая тонкий и микроинструмент | Прецизионная обработка, инструмент малого диаметра |
Бесконтактные лазерные щупы серии ZX-Speed измеряют инструмент лучом лазера без физического касания, что снижает износ измерительного элемента и позволяет контролировать очень тонкий инструмент — сверла и фрезы малого диаметра, для которых контактное измерение затруднено. Для сравнения выбора между контактными и бесконтактными системами контроля детали также полезна статья о контактных измерительных системах для станков.

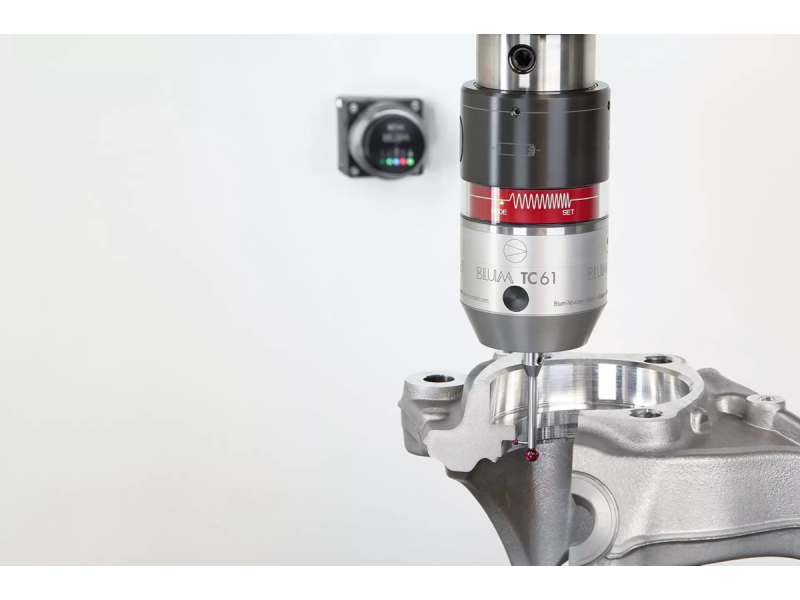

Модификация с расширенными возможностями цикла измерения — альтернатива TC50/TC60 для более требовательных задач контроля инструмента.
Лазерная бесконтактная система для измерения и контроля инструмента, в том числе малого диаметра, с радиоканалом передачи данных.
Как выбрать щуп под станок
При подборе измерительного щупа для контроля инструмента ориентируйтесь на несколько факторов:
- Габариты рабочей зоны. Компактные модели TC50 удобнее устанавливать на станках с ограниченным пространством стола; для более крупных обрабатывающих центров подойдёт TC60 с гибким креплением.
- Тип интерфейса связи с ЧПУ. Проводное подключение проще в обслуживании, беспроводное (радиоканал или ИК) удобнее при частой смене положения щупа или на роботизированных ячейках — уточняйте совместимость с конкретной стойкой ЧПУ (Fanuc, Siemens, Heidenhain).
- Диаметр контролируемого инструмента. Для микроинструмента и тонких сверл контактный принцип TC50/TC60 может давать погрешность из-за упругого прогиба — в этом случае рассмотрите лазерные системы ZX-Speed.
- Требуемая функциональность цикла измерения. Если нужен расширенный набор макросов и повышенная точность позиционирования, смотрите в сторону TC51/TC61.
- Совместимость с существующей системой ЧПУ и постпроцессором. Интеграция щупа требует настройки макросов измерения — это стоит согласовать заранее, чтобы не переписывать управляющие программы после установки.
При выборе также учитывайте общую конфигурацию контроля на станке — если уже установлены контактные щупы для измерения детали, например, из линейки Blum или Renishaw, разумно унифицировать интерфейс передачи данных, чтобы не держать на станке две разные приёмные системы.
Монтаж, настройка и типичные ошибки
Установка щупа Blum TC50/TC60 обычно выполняется на кронштейне сбоку от рабочей зоны или на поворотном основании, убираемом из зоны резания в нерабочем положении. Важные моменты эксплуатации:
- измерительная пластина должна быть защищена от постоянного попадания стружки и СОЖ — загрязнение поверхности искажает индукционный сигнал и приводит к ложным срабатываниям контроля поломки;
- цикл измерения запускается на пониженных оборотах для контроля целостности и на увеличенных — для измерения геометрии, режимы задаются в макросе и не должны противоречить рекомендациям производителя;
- периодическая калибровка щупа обязательна — смещение нулевой точки со временем накапливается так же, как и в контактных измерительных системах, о чём подробно рассказано в статье про калибровку щупа и точность измерений;
- при столкновении инструмента с измерительной пластиной на высокой скорости не стоит продолжать работу до диагностики — повреждение внутреннего механизма щупа не всегда заметно визуально.
Если станок перестал корректно определять поломку инструмента или систематически завышает погрешность измерения длины, для начала стоит проверить чистоту измерительной поверхности и целостность кабеля или приёмника сигнала, а затем обратиться к сервисной диагностике — подробнее о подходе к поиску неисправностей смотрите в материале о диагностике ЧПУ по коду ошибки. При необходимости замены или подбора аналога компоненты для промышленной безопасности станка, включая защитные блокировки ограждений, также можно найти в разделе промышленная безопасность.
FAQ: частые вопросы
Чем отличается щуп TC50 от TC60?
Обе модели работают на одном индукционном принципе измерения, но отличаются исполнением корпуса и вариантом монтажа в рабочей зоне станка. Точные конструктивные отличия конкретной поставки уточняйте по паспорту изделия.
Может ли щуп Blum TC50/TC60 контролировать поломку инструмента во время вращения шпинделя?
Да, индукционный принцип позволяет фиксировать контакт режущей кромки с измерительной пластиной на вращающемся инструменте, что и используется для быстрого контроля целостности.
Чем контактные щупы TC50/TC60 отличаются от лазерных ZX-Speed?
TC50/TC60 измеряют инструмент через физический контакт с индукционной пластиной, а ZX-Speed работает лучом лазера без касания. Для очень тонкого инструмента бесконтактный вариант обычно даёт меньшую погрешность.
Как часто нужно калибровать измерительный щуп?
Периодичность зависит от интенсивности эксплуатации станка, но проверку нулевой точки стоит включать в регулярное плановое обслуживание, не дожидаясь заметных отклонений в размерах деталей.
Что делать, если щуп начал давать ложные срабатывания контроля поломки?
В первую очередь проверьте чистоту измерительной пластины и состояние кабеля или беспроводного приёмника, поскольку загрязнение и повреждение линии связи — самые частые причины ложных сигналов.
Заключение
Измерительные щупы Blum TC50/TC60 закрывают базовую задачу автоматического контроля инструмента — измерение длины, радиуса и обнаружение поломки без остановки производства на ручную проверку. Выбор конкретной модели зависит от габаритов станка, типа интерфейса связи с ЧПУ и требуемой точности: для стандартных задач достаточно TC50/TC60, для расширенного функционала подойдёт TC51/TC61, а для тонкого инструмента стоит рассмотреть лазерные системы ZX-Speed.
Если нужна помощь с подбором конкретной модификации щупа под вашу систему ЧПУ, настройкой макросов измерения или диагностикой уже установленного оборудования — специалисты ООО «Эффективное производство» подберут совместимый компонент и проконсультируют по интеграции.
